Exakt kontroll och stabilt utförande

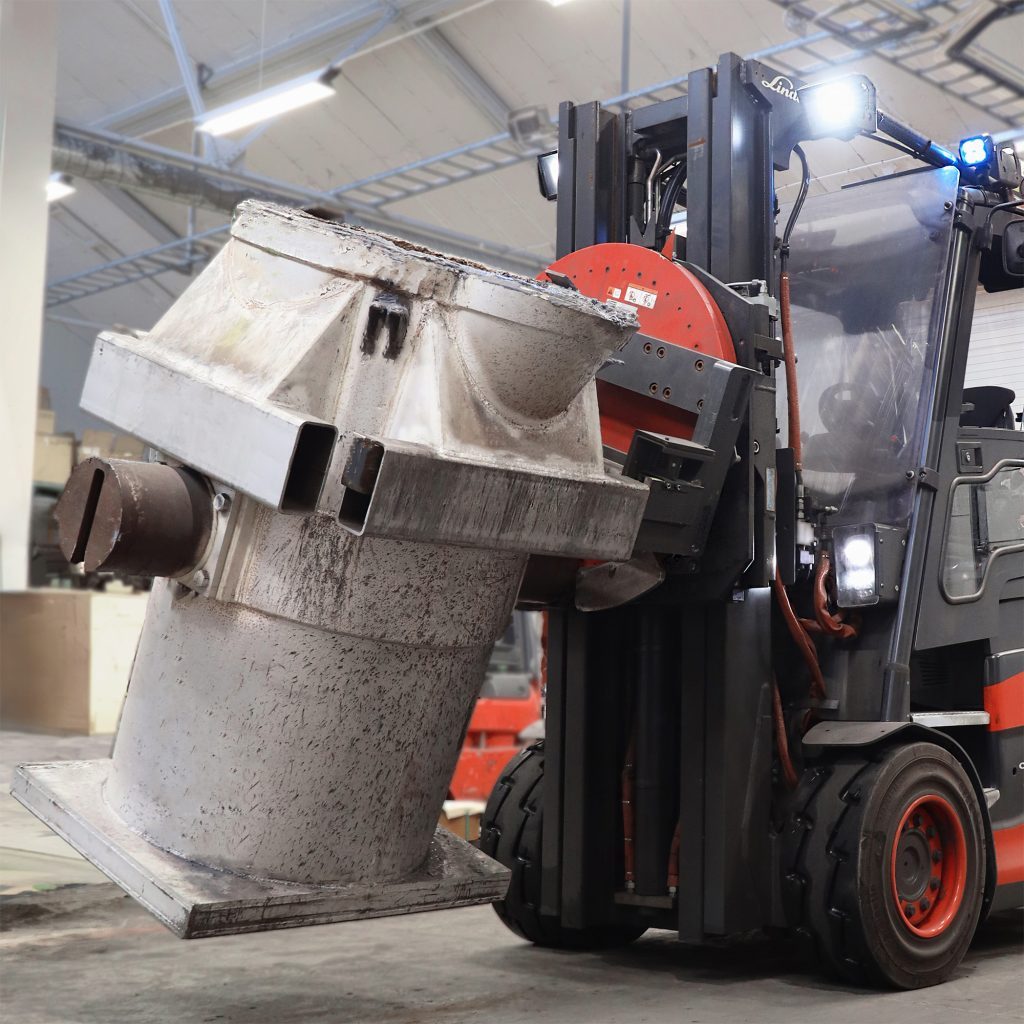

För att möjliggöra avlägsnandet av slagg från smältmaterialet krävdes en gjutskänklutning med exakt kontroll och minimal risk för spill.
Produkten är en frukt av Hagabergs nära samarbete med trucktillverkaren och slutkunden, där vi efter ett omfattande gemensamt konstruktionsarbete och testfas fått fram en specialtillverkad rotator som elegant och stabilt hanterar sin last utan ryckiga rörelser.
5500 Kg / LC 600 mm
5500 Kg / LC 600 mm
65° Rotationsstopp år vardera håll
65° Rotationsstopp år vardera håll
+/- 100 mm Sidoföring
+/- 100 mm Sidoföring
Kompakt design och förskjuten tyngdpunkt

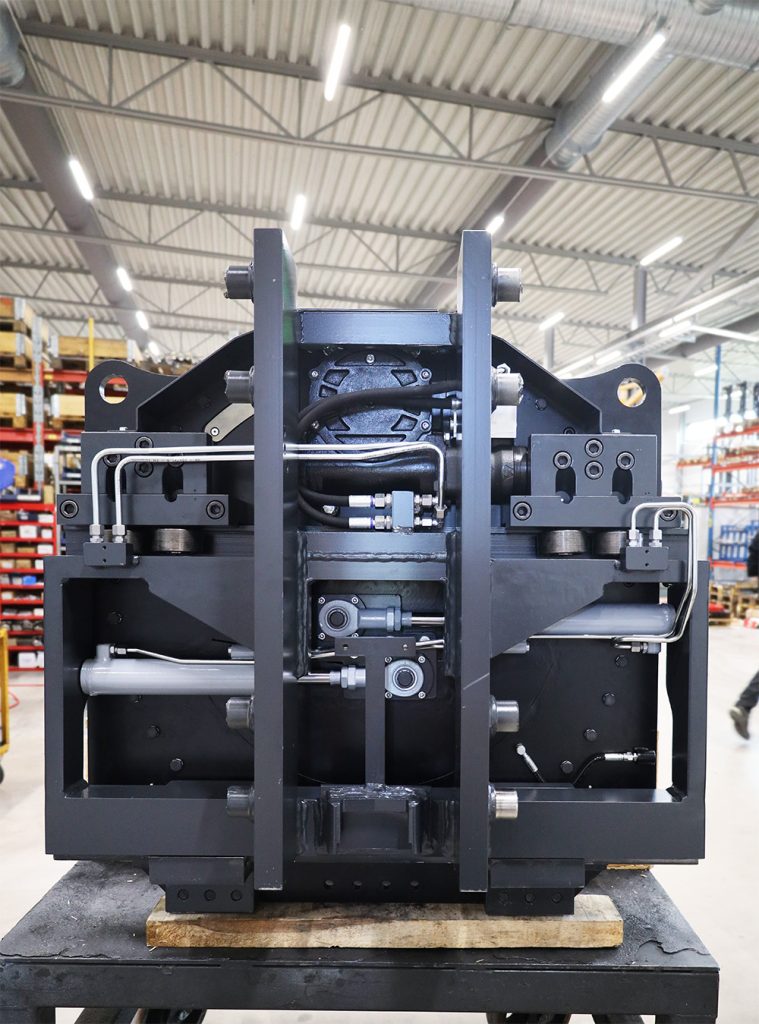

En av de största utmaningarna var att tyngdpunkten i den lutade gjutskänken var kraftigt förskjuten från rotationscentrum. Och det begränsade manöverutrymmet innebar att trucken som användes var en kompakt modell – 5 ton / LC 600 mm. Det integrerade sidoförings-aggregatet behövde därför utformas med låg vikt och liten storlek utan att kompromissa med lastkapacitet eller stabilitet och dessutom fullt ut utnyttja truckens kapacitet och potential även i trånga utrymmen.

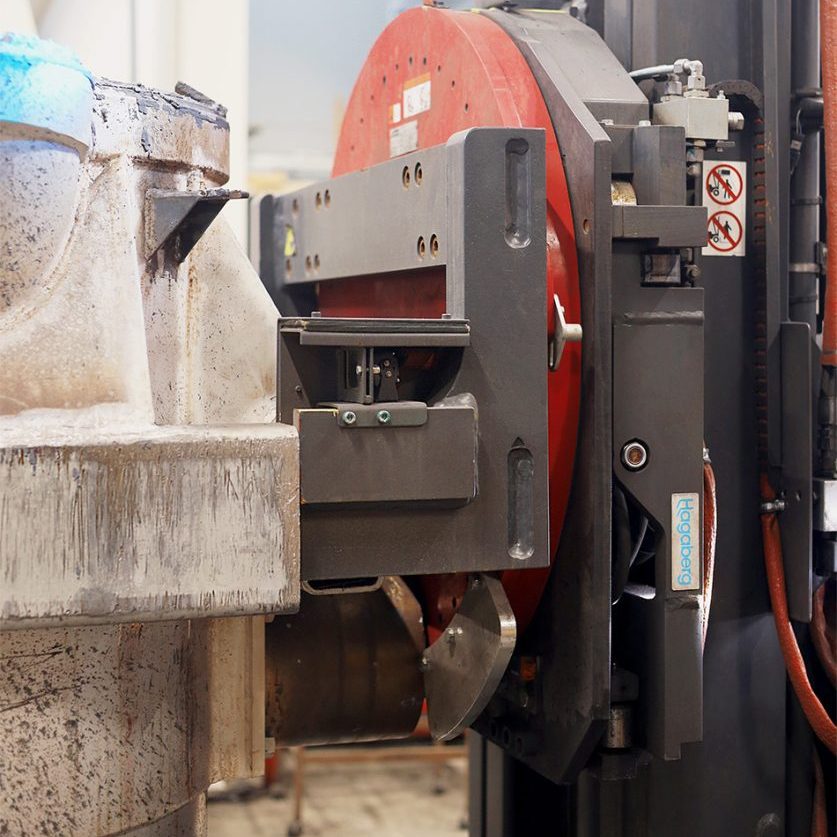

Vi tog fram en specialtillverkad rotator som elegant hanterar lasten och bibehåller stabilitet och jämna rörelser.
Gjutskänken ska lutas med precision, samtidigt som risken för överrotation och spill måste elimineras. Rotatorn designades med ett rotationsstopp på 65° i varje riktning för optimal lutning för applikationen och säker, kontrollerad rörelse.
Aggregatet ska arbeta i en miljö med extrem värme, smält metall och risk för stänk. Konstruktionen är försedd med stänk- och värmeskydd som skyddar känsliga delar. Konstruktionen med robusta material och skyddslösning förlänger livslängden och säkerställer driftssäkerhet över tid.
Fler beställningar av lösningen
Aggregatet kombinerar stabilitet, precision och säkerhet i en kompakt design. Slutkunden är mycket nöjd och har efter några månaders användning beställt ytterligare truckar utrustade med samma typ av aggregat.
